PSM-T30触摸屏（中央监控器）：

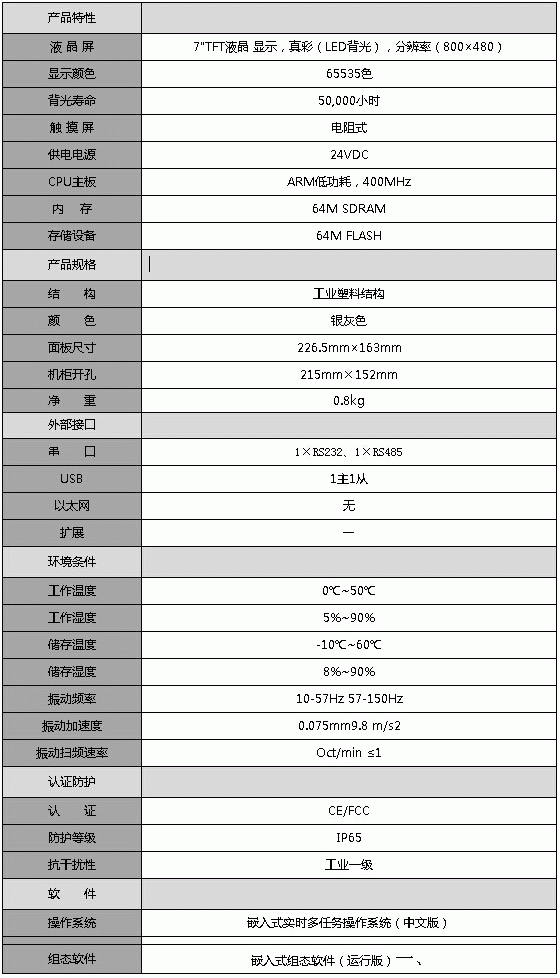

PSM-T30系列智能微机控制器是一套以嵌入式低功耗ARM9主频400MHZ的CPU为核心的高性能嵌入式一体化工控机。产品的人机界面设计可采用7英寸(10.4英寸、14英寸可选 )高亮度TFT液晶显示屏（分辨率800×480），四线电阻式触摸屏。同时还预装了微软嵌入式实时多任务操作系统WinCE.NET中文版，和嵌入式组态软件。使得监控系统运行更加稳健可靠。





综合监测单元模块（此功能单元与触摸屏配套出厂）

1、概述：综合监测单元模块是对系统交、直流检测及对整流模块进行控制的一种设备，内部采用CPU控制，高精度的模数转换，采用RS485数字口与上位机通讯，采样回路与数字口光耦隔离，因此该模块采样速度快，可靠性高。同时给彩屏提供DC24V电源。

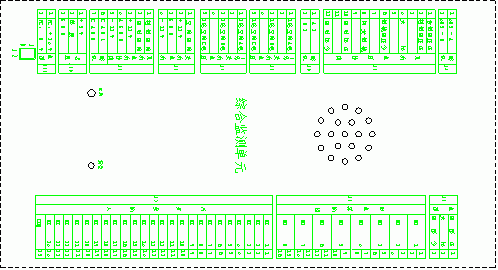

2、  实物框图



3、接线端口定义：

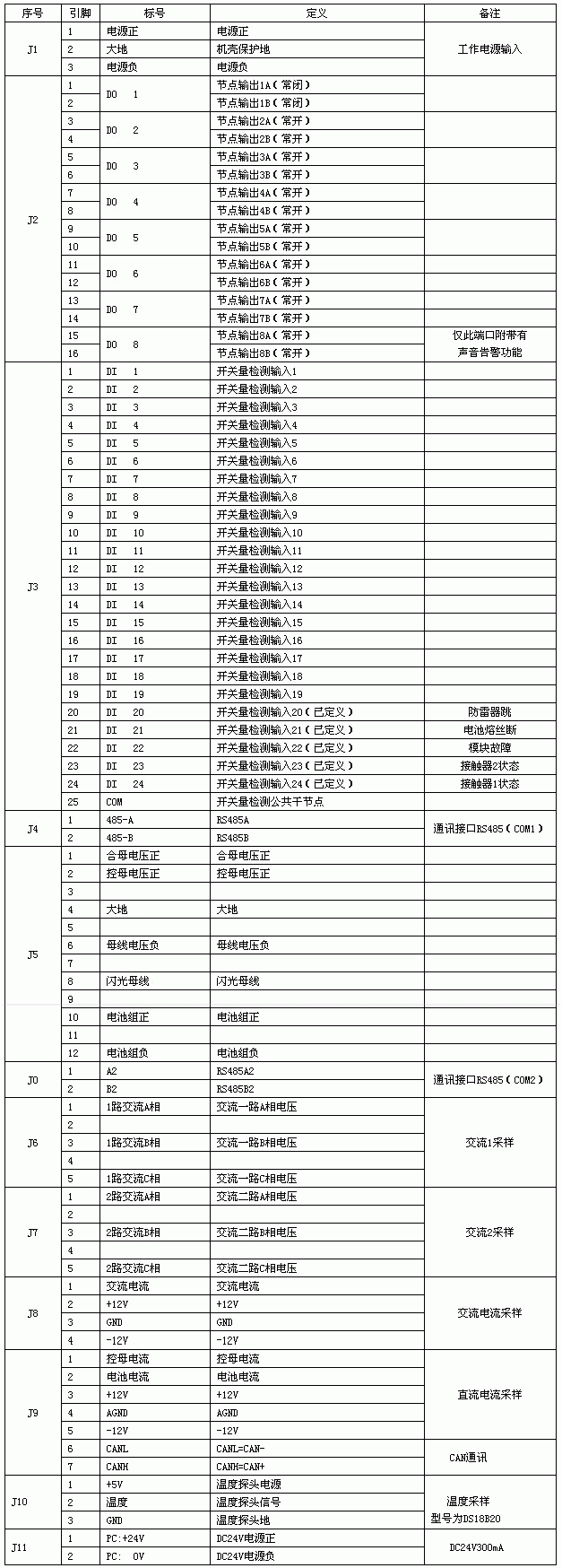

4、此模块可采集2路三相交流电压，1路交流电流，3路直流电压，2路直流电流，1路母线绝缘，1路温度。

5、可采集24路干节点输入，和控制8路干节点输出。（注：干节点输入：该节点是反映干接点的闭合状况的。接入方法为，此节点只能为接入接触器（开关）无源辅助节点）。干接点输入输出定义取决于监控系统的定义。J2端子输出定义需要在开关量输出里根据故障代码表具体定义，如有启动备注里的项目，需要按照定义在对应的开关量输出里根据故障代码表定义。

6、具有2路RS485通讯，1路CAN通讯。单元内置CAN通讯模组可以对具有CAN通讯的整流模块进行通讯，控制。

7、绝缘监察继电器功能，闪光继电器功能。

8、霍尔电流采样：该插座分别接入两只霍尔。霍尔的安装方法：电池电流采样的串入电池回路中，电池充电时，霍尔输出为正电压信号。控母电流采样的控母回路中，控母有负载时，霍尔输出为正电压信号。



     霍尔安装位置、方向示意图
